Enovix電池使用了來自芯片行業的硅晶圓光刻技術，在1毫米厚的硅晶圓上制造陰極，陽極和隔膜，這顯著地減少了浪費的空間。在這種電池中，75％的電池體積用于儲存能量，這比傳統電池增加了約25％的電容量。

       類似地，對于給定容量的電池，電池重量會成比例地減少。體積通常是電池用于移動設備中更關鍵的約束。

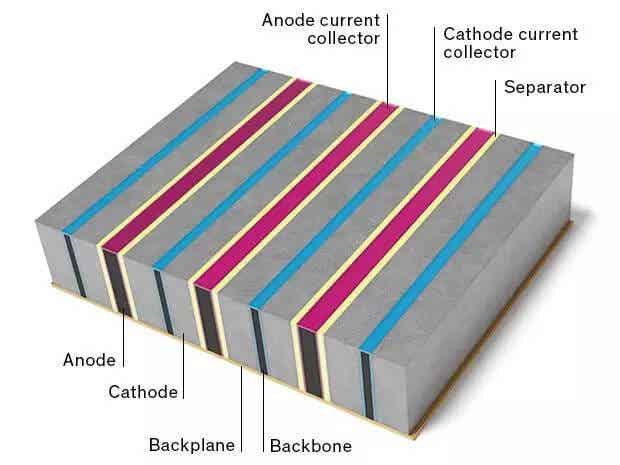

圖 | 密集封裝：該鋰電池結構包括陰極、100%的硅陽極和陶瓷隔膜定向、

交錯地排列在厚度為1毫米的薄平面上，顯著提高了電池能量密度和安全性

       將電極集成到硅晶圓上，也會使電池的陰極安全。通常，陰極材料都有不同的工作溫度限制，當工作溫度超過臨界溫度，陰極材料就會自動分解，釋放出支持燃燒的氧。

       如果這個過程持續發生，就可能造成起火或爆炸。而Enovix將陰極分成了成千上萬個由硅分離開來的微小部分，硅的導熱速度很快，于是降低了由熱擴散引起的起火爆炸的可能性。

       使用硅作為鋰電池陽極也能減少故障發生的幾率。通常，離子從鋰金屬氧化物陰極流到石墨陽極（移動設備中的最普遍使用的陽極材料）的過程中也可能發生意外，而鋰離子位于石墨晶體點陣結構的空隙中。

       但是，在電流較大、活性陽極材料局部缺或極端低溫的情況下，鋰離子都有可能遷移到石墨的表面上。因為金屬鋰傾向于以樹枝晶的結構積聚，所以在電池充電和放電的過程中，枝狀結晶會生長并最終刺穿隔膜造成短路，這也可能導致起火或爆炸。

       而且，傳統的鋰電池過熱會變得不穩定，并可能發生熱致失效。

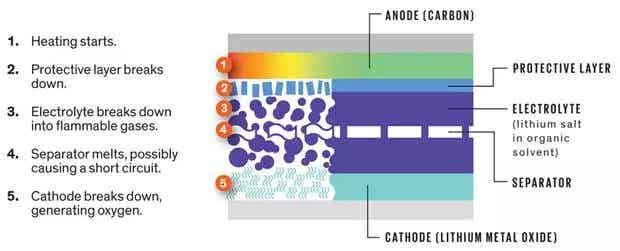

圖 | 熱致失效：磁性記錄帶生產技術生產的傳統鋰電池結構，該結構易受熱量的影響，可能產生爆炸或起火現象，進一步造成災難性的后果。

1.熱量產生；2.保護層破壞；3. 電解液分解成易燃氣體；4.隔膜熔化，可能造成短路；5.陰極破壞，產生氧  圖片來源：llustration

       硅陽極還有另一大優勢:比容量大大地提高。對于傳統鋰電池而言，電池充電時，石墨陽極會吸收鋰離子形成碳化鋰（LiC6）；電池放電時，鋰離子重新回到電解質中，而石墨的理論比容量約為372mAh/g。

       如果使用硅作為鋰電池陽極，硅能與鋰能形成Li22Si5合金，電池的理論比容量就能達到非常大的4200mAh/g。

       然而，硅替代石墨后會引入另一麻煩：在硅吸收鋰后，硅的體積會迅速膨脹，最多可達原體積的4倍，這會使電池結構的完整性被破壞。

       Enovix電池使用多孔硅解決了這一問題：在充放電的過程中，膨脹會使多孔硅材料的孔變得更小，而不至于使整個陽極膨脹，這就使得電池在重復充放電循環期間電池結構的完整性能夠得以保持。

       這種控制陽極膨脹的能力是Enovix電池系統的關鍵優勢之一，并超越了索尼率先開發的傳統鋰離子電池結構。相同體積條件下，Enovix電池容量可達傳統鋰電池容量的1.5-3倍。

       平整的電池結構設計還帶大幅度提高了安全性。

       該電池使用了更好的隔膜。在傳統的鋰電池中，隔膜通常由塑料或高分子材料制成，因為隔膜材料必須具有足夠的柔性，便于卷起。然而，塑料和隔膜在高溫下容易失效。然而這種平面設計允許電池采用陶瓷作為隔膜，增加了耐熱性，降低了失效的風險。

       實驗表明，上述的重要改進不僅提高了鋰電池的容量，也基本上就消除了爆炸和起火的危險。

       Enovix做了一個測試：將一個容量130mAh的傳統鋰電池和一個由他們制造的100mAh的硅鋰電池過度充電到各自容量的250%，然后進行標準的針刺測試。最終傳統的鋰離子電池著火，而硅鋰離子電池卻沒有起火。

       Enovix的另一個實驗表明，相同條件下，這種新型硅鋰電池比傳統鋰電池具有更高的容量。

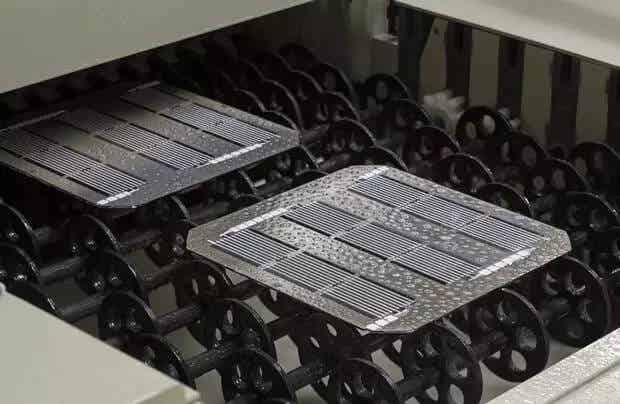

圖 | 位于加利福尼亞州弗里蒙特的Enovix試點廠：

標準的太陽能電池制造設備生產的3D硅晶圓

來源：Enovix Corporation

       該電池的制造技術大部分來源于芯片制造行業。而光刻和硅晶圓已不是第一次改變世界了。當電腦開始使用集成電路時，這一切該技術就已對技術進步產生深刻影響。

       該技術也被用于生產發光二極管、陰極射線管、激光器、視頻顯示器等許多產品。使用來自計算機芯片制造中的該技術可能會徹底改變整個鋰電池行業。
