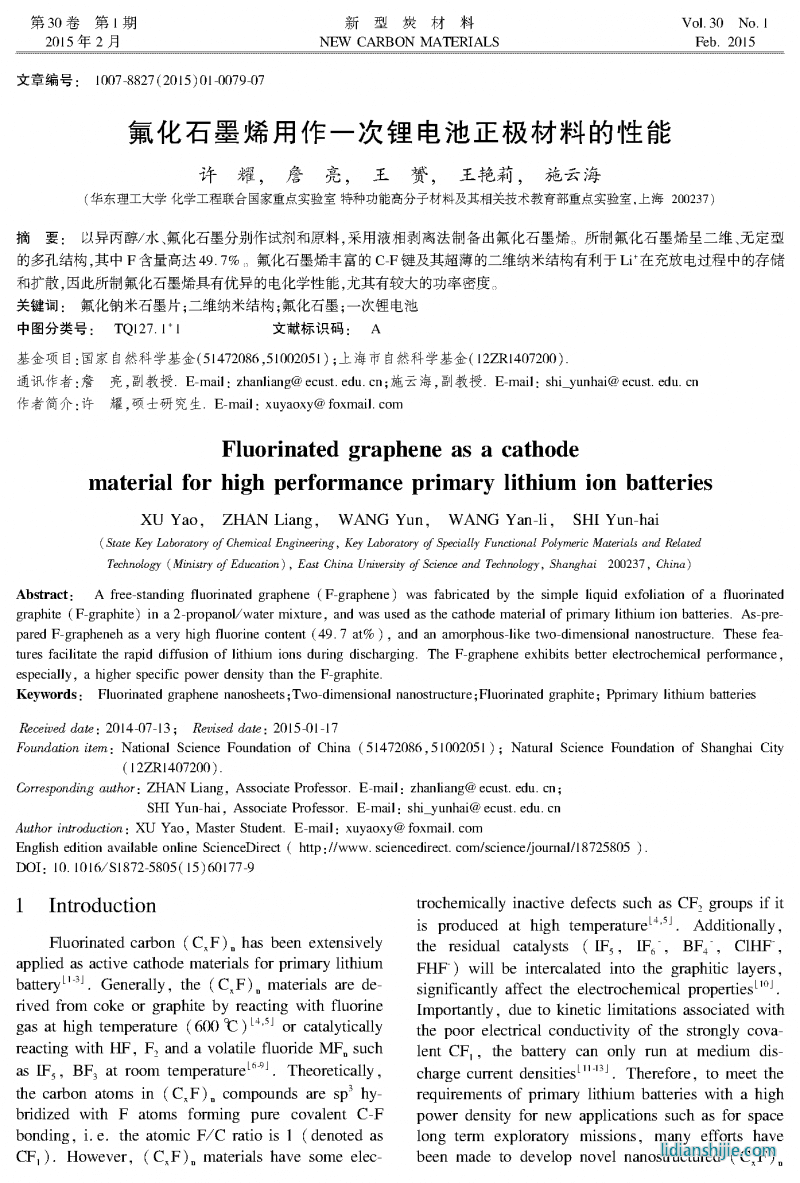

氟化石墨烯用作一次鋰電池正極材料的性能

許 耀, 詹 亮, 王 赟, 王艷莉, 施云海

(華東理工大學化學工程聯合國家重點實驗室特種功能高分子材料及其相關技術教育部重點實驗室,上海200237)

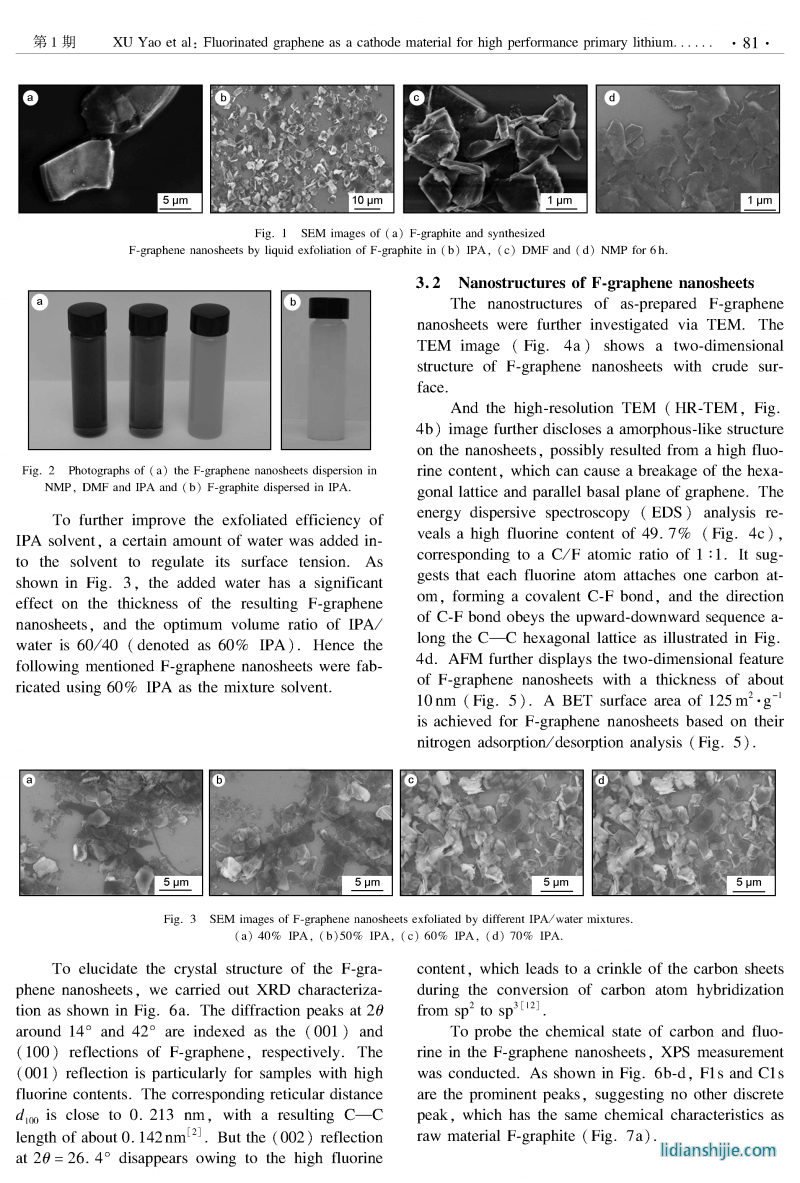

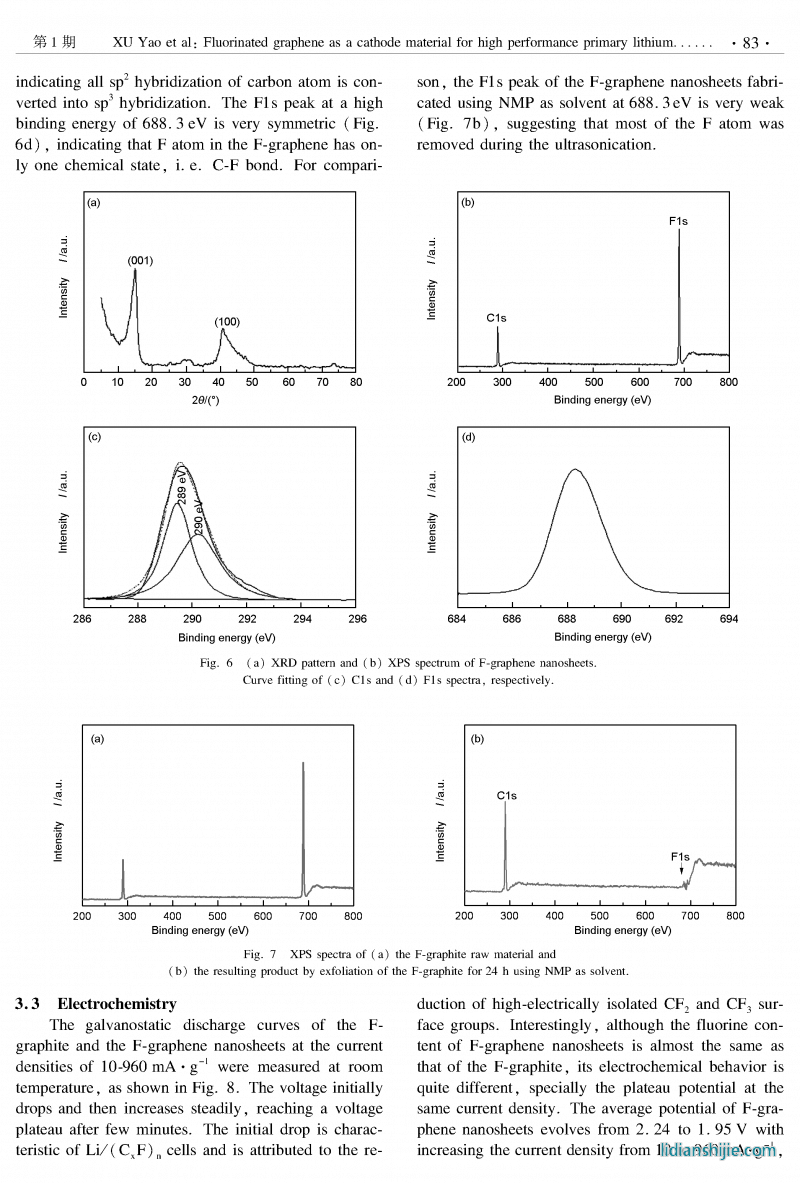

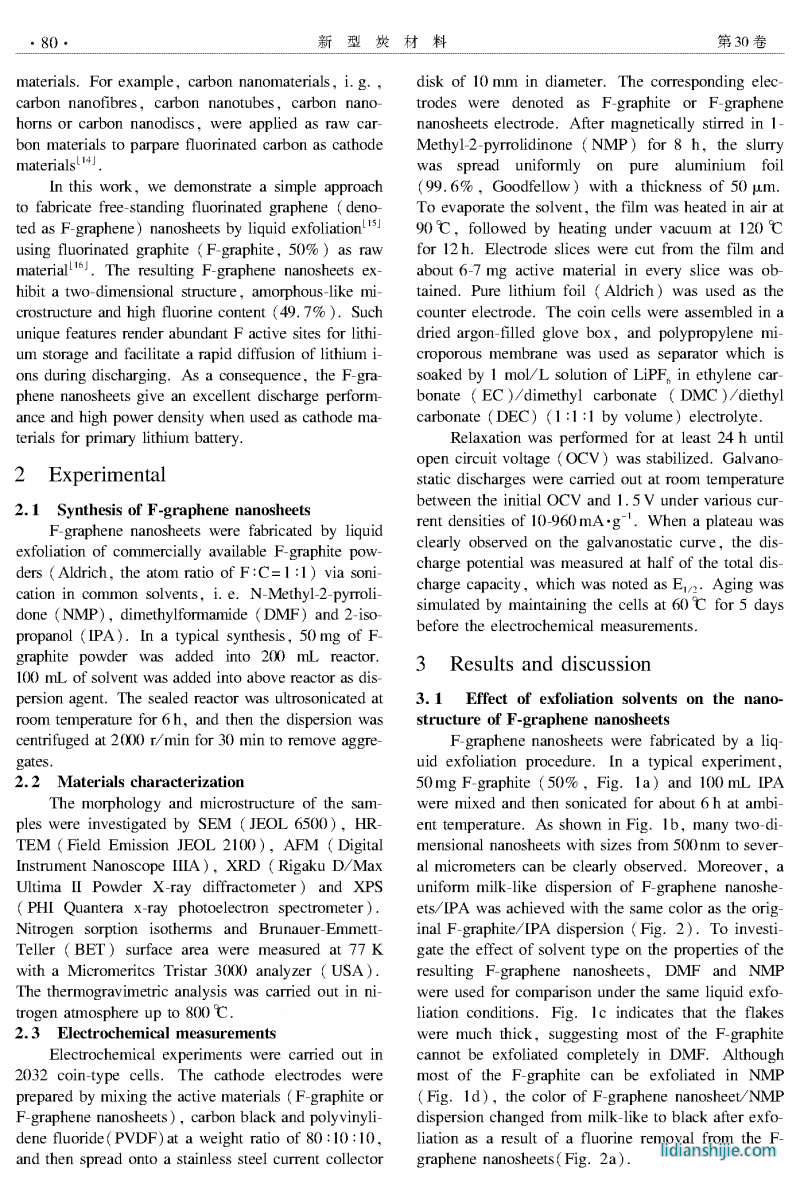

摘 要: 以異丙醇/ 水、氟化石墨分別作試劑和原料,采用液相剝離法制備出氟化石墨烯。所制氟化石墨烯呈二維、無定型

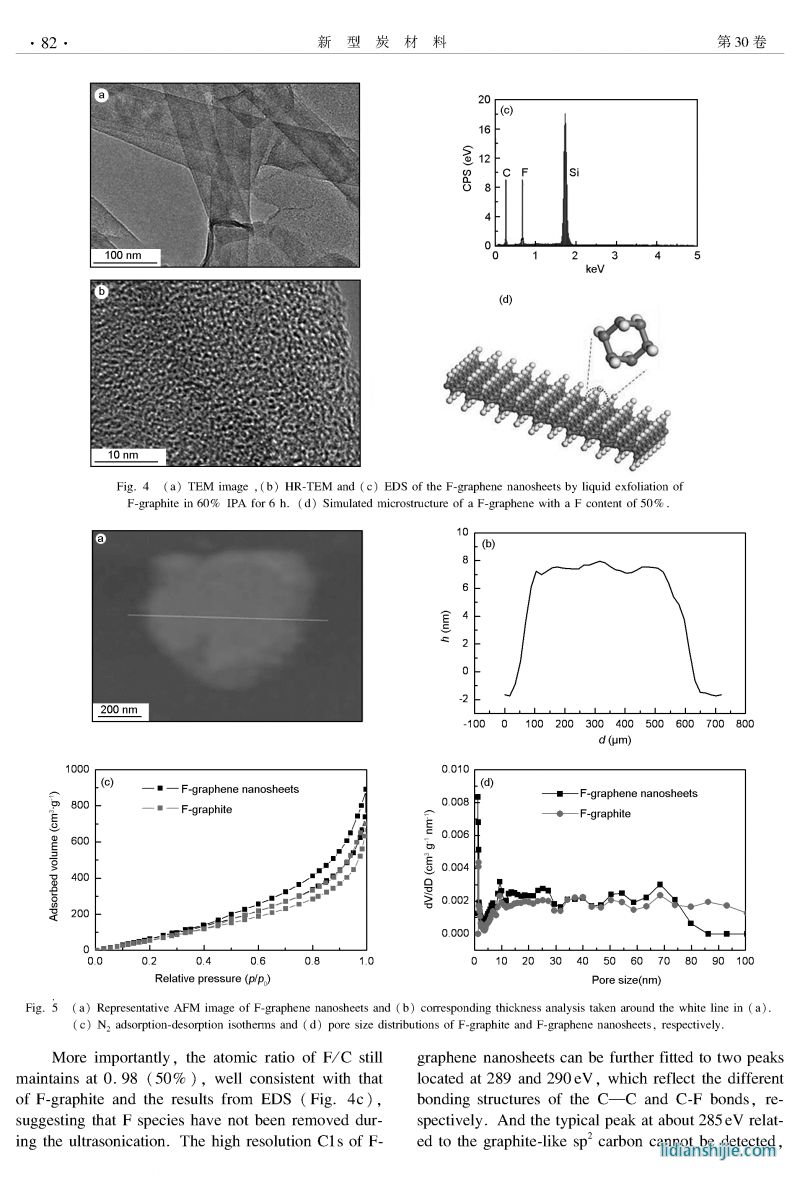

的多孔結構,其中F 含量高達49. 7% 。氟化石墨烯豐富的C_F 鍵及其超薄的二維納米結構有利于Li+在充放電過程中的存儲

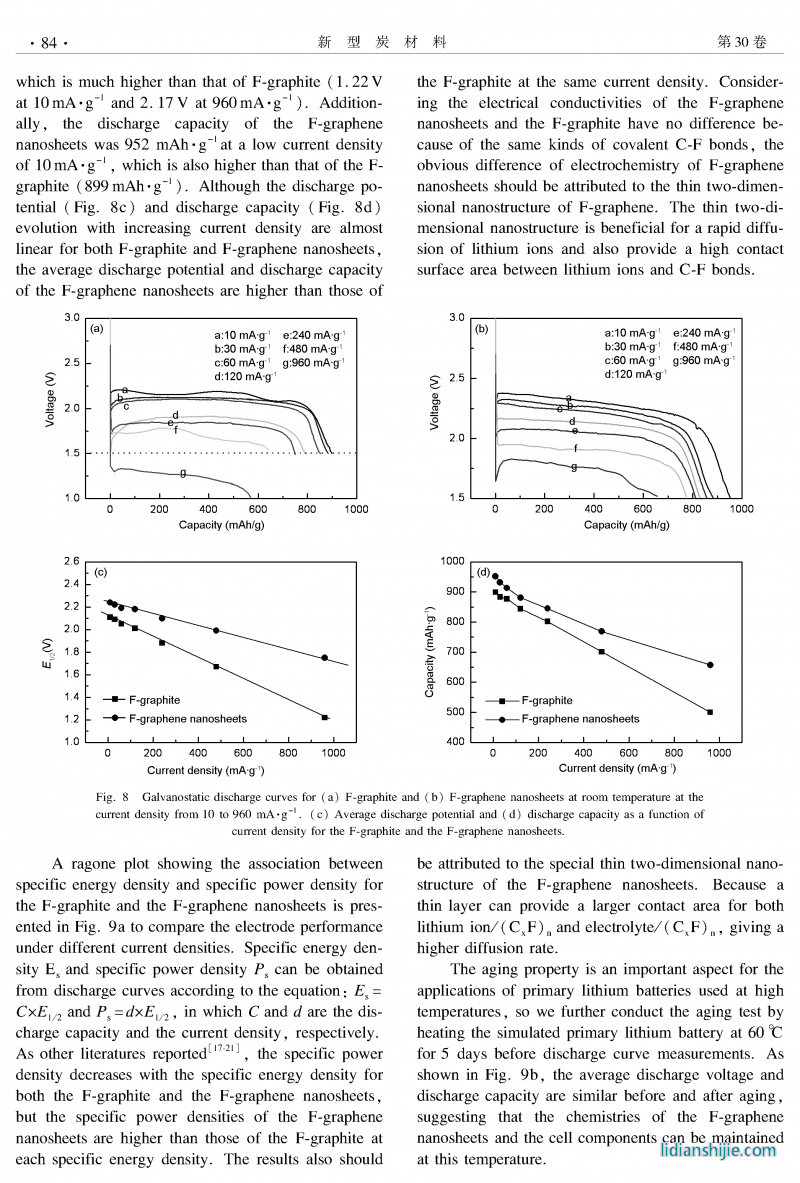

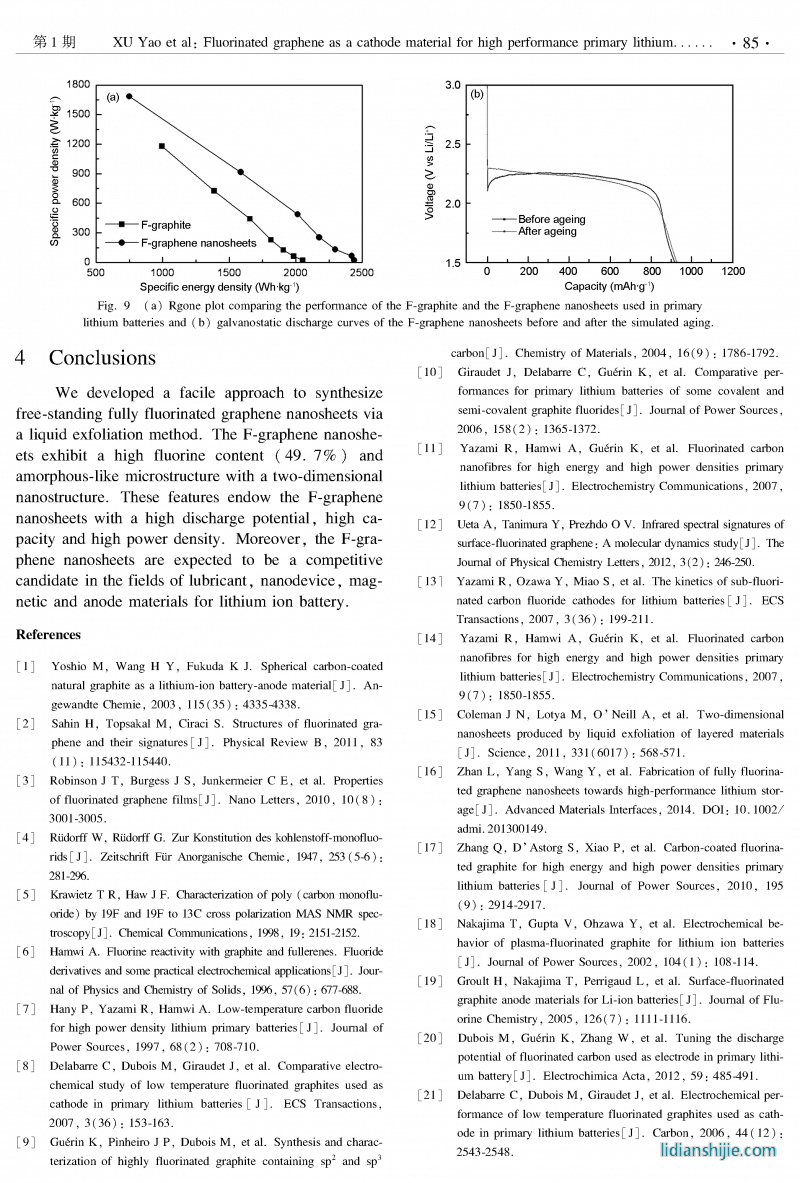

和擴散,因此所制氟化石墨烯具有優異的電化學性能,尤其有較大的功率密度。

關鍵詞: 氟化鈉米石墨片;二維納米結構;氟化石墨;一次鋰電池

中圖分類號: TQ127. 1+ 1 文獻標識碼: A

基金項目:國家自然科學基金(51472086,51002051);上海市自然科學基金(12ZR1407200).

通訊作者:詹 亮,副教授. E_mail: zhanliang@ ecust. edu. cn;施云海,副教授. E_mail: shi yunhai@ ecust. edu. cn

作者簡介:許 耀,碩士研究生. E_mail: xuyaoxy@ foxmail. com
